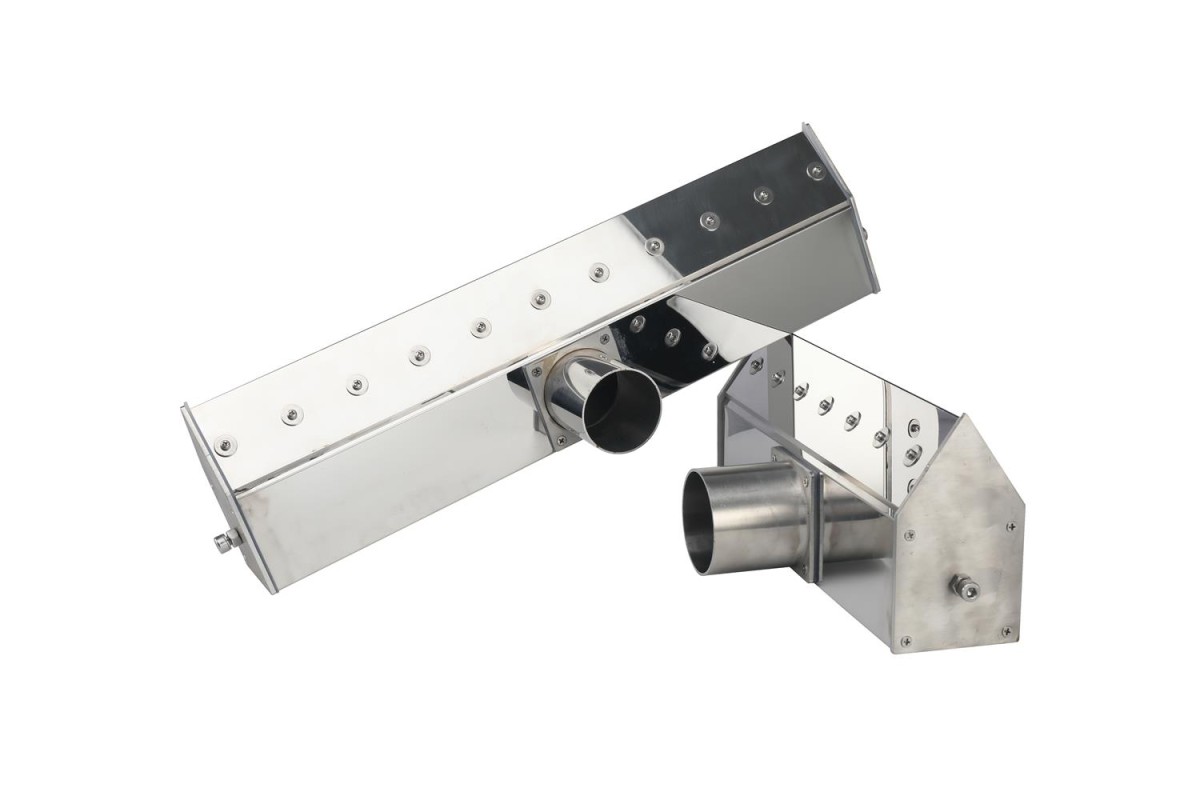

Nerezový vzduchový nůž
Model: RTSUS-108
Vhodný zdroj vzduchu: RAETTS Vysokorychlostní odstředivé dmychadlo či jiné
Výstup vzduchového nože: Nastavitelný (min 0,1 mm)
Velikost přívodu vzduchu: 108 mm
Délka vzduchového nože: lze přizpůsobit
Tlaková odolnost: 5 kgf/cm2 (4900mBar)
Rychlost: nejvyšší může být až 400 m/s
Teplotní odolnost: 250 ℃
Materiál: nerezová ocel
Výkon: Odolnost vůči kyselinám a zásadám
| Model | A | B | C | D | E | F | G | H |
| RTSUS-32/38-C-H | 32/38 | 104 | 100-2400 | M8*50 | 50 | 25 | 49 | 0.3-5 |
| RTSUS-45/51-C-H | 45/51 | 120 | 100-2400 | M8*50 | 60 | 28 | 63 | 0.3-5 |
| RTSUS-60/63-C-H | 57/63 | 142 | 100-2400 | M8*50 | 77 | 38 | 82 | 0.5-5 |
| RTSUS-76-C-H | 76 | 155 | 100-2400 | M8*50 | 89 | 45 | 86 | 0.5-5 |
| RTSUS-89-C-H | 89 | 188 | 100-2400 | M10*50 | 77 | 50 | 81 | 1-5 |
Pokyny pro výběr:
Příklad: model: Pokud si chcete objednat vzduchový nůž o velikosti 500 mm, šířku čepele 0,8 mm a boční přívod vzduchu o velikosti 76 mm. Správný model objednávky, který byste měli zvolit, je: RTSUS-76-500-0,8-S1.
Kódy pro výběr přívodu vzduchu jsou: (R2: představuje přívod vzduchu z obou konců vzduchového nože; S představuje přívod vzduchu z boku vzduchového nože, pokud potřebujete více přívodů vzduchu z boku, bude to S2, S3 atd.; T představuje přívod vzduchu z horní části vzduchového nože, pokud potřebujete více přívodů vzduchu z horní části, bude to T1, T2 atd.)
Při objednávání věnujte pozornost efektivní délce C vzduchového nože, tato délka nezahrnuje tloušťku koncových krytů na obou stranách vzduchového nože. Délka vzduchového nože objednaného ve výše uvedeném případě je 500 mm bez bočních koncových krytů. Skutečná délka instalační velikosti je 510 mm.
Pokud vaše velikost přesahuje výše uvedený rozsah údajů, kontaktujte nás prosím při objednávce pro konzultaci.
Pozor:
※ Dávejte pozor, aby nedošlo ke kolizi s ostřím nože, a médium by nemělo obsahovat příliš silné částice nečistot, aby nedošlo k zablokování nebo poškození ostří nože.
※ Šířka nože byla před dodáním kalibrována podle zákaznických požadavků. Pokud je nutné šířku změnit, zašlete ji zpět do naší továrny nebo požádejte o seřízení odborný personál, aby nedošlo k oslabení výkonu systému vzduchových nožů v důsledku nesprávného seřízení.
