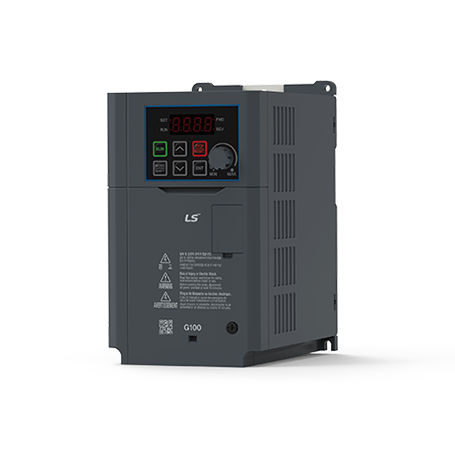

Frekvenční měnič LSLV G100

Frekvenční měnič pro trojfázové asynchronní motory (skalární U/F řízení nebo vektorové řízení bez zpětné vazby).

  • Rozsah vstupního napětí: 3 fázové 200~240V / 380~480V: 0.4~22.0kW
  • Plně digitální
  • Maximální výstupní frekvence 400Hz

Výrobce: LS Electric / Korea

Specifikace

Výkonová řada frekvenčních měničů LSLV G100

3-fáze 200V (0.4~22.0kW)

Model LSLV___G100-2EOFN00040008001500220040005500750110015001850220
Výkon motoru Těžká zátěž (HD) (HP) 0.5 1.0 2.0 3.0 5.4 7.5 10.0 15.0 20.0 25.0 30.0
(kW) 0.4  0.75  1.5  2.2  4.0 5.5 7.5 11.0 15.0 18.5 22.0
Lehká zátěž (ND) (HP) 1.0 2.0 3.0 5.4 7.5 10.0 15.0 20.0 25.0 30.0 -
(kW) 0.75 1.5 2.2 4.0 5.5 7.5 11.0 15.0 18.5 22.0 -
Výstup Jmenovitý výkon [kVA] (HD) 1.0 1.9 3.0 4.2 6.5 9.1 12.2 17.9 22.9 28.6 33.5
(ND) 1.2 2.3 3.8 4.6 6.9 11.4 15.2 21.3 26.7 31.2 -
Jmenovitý proud [A] (HD)  2.5 5.0 8.0 11.0 17.0 24.0 32.0 47.0 60.0 75.0 88.0
(ND)  3.1 6.0 9.6 12.0 18.0 30.0 40.0 56.0 70.0 82.0 -
Frekvence [Hz] 0~400Hz (IM sensorless: 0~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 200~240VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (HD) 2.2 4.9 8.4 11.8 18.5 25.8 34.9 53.2 68.4 85.5 101.6
(ND) 3.0 6.3 10.8 13.1 19.4 32.7 44.2 63.8 79.8 94.6 -
Přetižitelnost

 CT (obecná zátěž) 150%/1min.

 VT (ventilátory, čerpadla) 110%/1min.
Krytí  IP20
Hmotnost [kg] 1.04 1.06 1.36 1.4 1.89 3.08 3.21 4.84 7.6 11.1 11.18



3-fáze 400V (0.4~22.0kW)

Model LSLV___G100-4EOFN00040008001500220040005500750110015001850220
Výkon motoru Těžká zátěž (HD)  (HP) 0.5 1.0 2.0 3.0 5.4 7.5 10.0 15.0 20.0 25.0 30.0
(kW) 0.4 0.75 1.5 2.2 4.0 5.5 7.5 11.0 15.0 18.5 22.0
Lehká zátěž (ND) (HP) 1.0 2.0 3.0 5.4 7.5 10.0 15.0 20.0 25.0 30.0 40.0
(kW) 0.75 1.5 2.2 4.0 5.5 7.5 11.0 15.0 18.5 22.0 30.0
Výstup Jmenovitý výkon [kVA] (HD) 1.0 1.9 3.0 4.2 6.5 9.1 12.2 18.3 23.6 29.7 34.3
(ND) 1.5 2.4 3.9 5.3 7.6 12.2 17.5 23.6 29.0 34.3 46.5
Jmenovitý proud [A] (HD) 1.3 2.5 4.0 5.5 9.0 12.0 16.0 24.0 31.0 39.0 45.0
(ND) 2.0 3.1 5.1 6.9 10.0 16.0 23.0 31.0 38.0 45.0 61.0
Frekvence [Hz] 0~400Hz (IM sensorless: 0~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 380~480VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (HD) 1.1 2.4 4.2 5.9 9.8 12.9 17.5 27.2 35.3 44.5 51.9
(ND) 2.0 3.3 5.5 7.5 10.8 17.5 25.4 35.3 43.3 51.9 70.8
Přetižitelnost

 HD (obecná zátěž) 150%/1min.

 ND (ventilátory, čerpadla) 110%/1min.
Krytí  IP20
Hmotnost [kg] 1.04 1.08 1.44 1.46 1.98 3.24 3.28 5.04 5.06 7.96 7.98

Technická specifikace frekvenčního měniče LSLV G100

  • Skalární U/F řízení, kompenzace skluzu, vektorové bez zpětné vazby
  • Možnost přímého připojení tepelné ochrany motoru (PTC/NTC)
  • IGBT technologie
  • Integrovaný operátorský panel
  • Seriové rozhraní RS485 s protokolem MODBUS RTU
  • Přetižitelnost 150% In / 60s
  • Přetižitelnost 200% In / 3s
  • Maximální kroutící moment 180% Cn
  • Maximální výstupní frekvence 400Hz (volitelně 1000Hz)
  • Proudová limitace při rozběhu, doběhu a ustáleném chodu
  • 8 přednastavitelných frekvencí
  • Možnost nastavení zakázaných frekvencí (3 skoky)
  • 5 NPN/PNP programovatelných digitálních vstupů
  • 2 analogové vstupy 0~10Vdc a 4~20mA
  • 2 programovatelné výstupy - relé
  • 1 programovatelný analogový výstup 0~10Vdc
  • Nastavitelný modulační kmitočet 1~15kHz
  • Integrovaný brzdný modul
  • Automatické / manuální momentové zesílení
  • Vyhledávání frekvence / rychlosti
  • Integrovaný PID regulátor
  • Volba S-křivky
  • Nastavení průběhu nebo volba přednastavené U/F křivky
  • EMC - ve shodě s EN61800-3 pro průmysl. prostředí (Industrial area / Environment 2)

Volitelné příslušenství k frekvenčnímu měniči LSLV G100:

  • Kryt svorek
  • Dálkový ovladač FRECON TELECONTROL
  • Komunikace RAPIEnet+ (RAPIEnet, EtherNet/IP, Modbus TCP), CANopen, Profibus-DP
