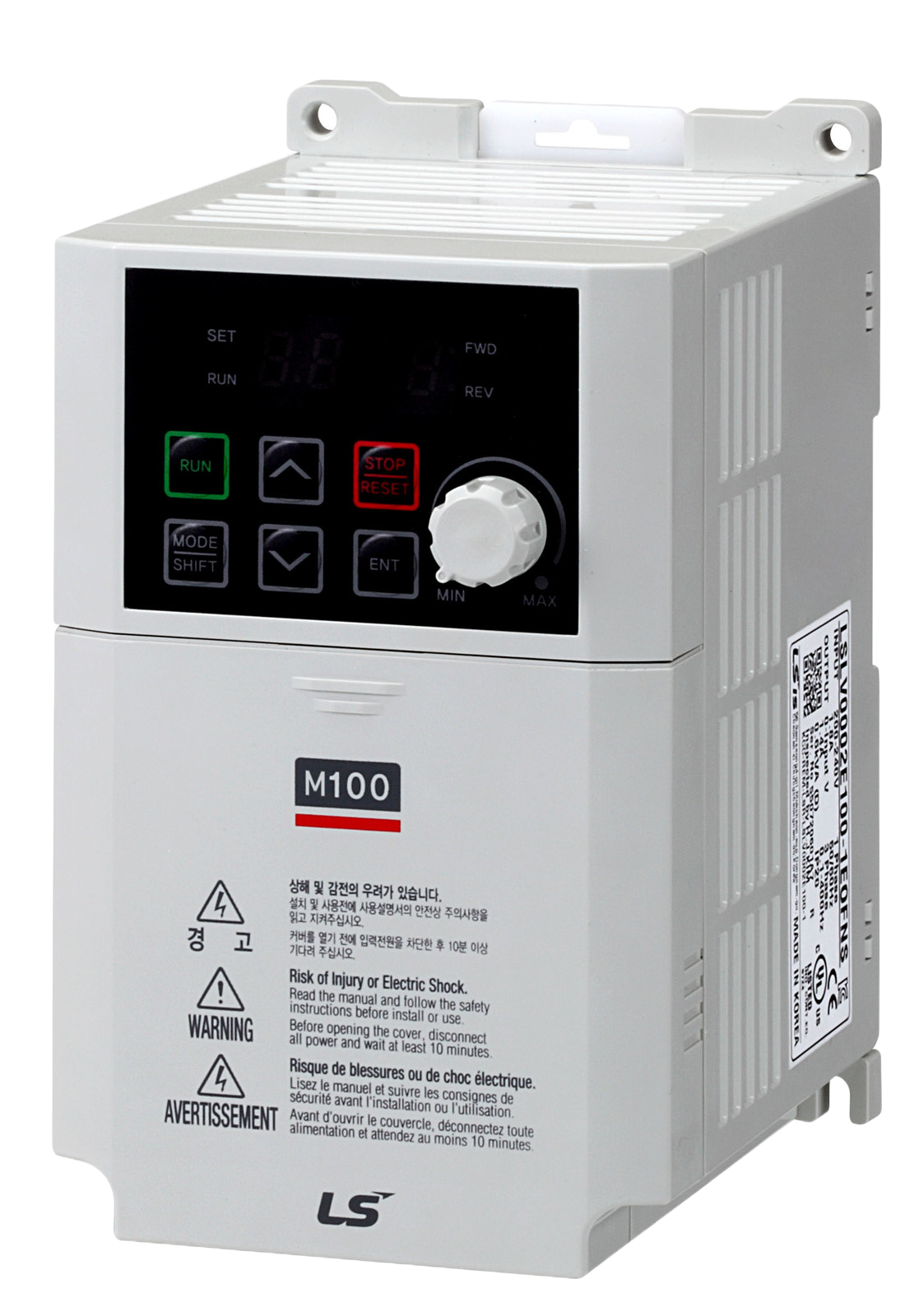

Frekvenční měnič LSLV M100
Frekvenční měnič pro trojfázové asynchronní motory (skalární U/F řízení nebo kompenzace skluzu).
- Rozsah vstupního napětí: 1 fázové 200~240V: 0.4~2.2kW
- Plně digitální
- Výkonový rozsah 0.1~2.2kW
Výrobce: LS Electric / Korea
Specifikace
Výkonová řada frekvenčních měničů LSLV M100
| Model LSLV ___M100-1EOFN_ | 0001 | 0002 | 0004 | 0008 | 0015 | 0022 | ||
|---|---|---|---|---|---|---|---|---|
| Výkon motoru | HP | 0.125 | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 | |
| kW | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | ||
| Výstup | Jmenovitý výkon [kVA] | 0.3 | 0.6 | 0.95 | 1.9 | 3.0 | 4.5 | |
| Jmenovitý proud [A] | 0.8 | 1.4 | 2.4 | 4.2 | 7.5 | 11.0 | ||
| Frekvence [Hz] | 0~400Hz | |||||||
| Napětí [V] | 3 fázové 200~240V | |||||||
| Vstup | Napětí [V] | 1 fázové 200~240Vac (-15%~+10%) | ||||||
| Frekvence [Hz] | 50~60Hz(±5%) | |||||||
| Jmenovitý proud [A] | 1.0 | 1.8 | 3.7 | 7.1 | 13.6 | 18.7 | ||
| Typ chlazení | přirozené | nucené: ventilátor | ||||||
| Hmotnost (kg) | 0.66 | 1.0 | 1.45 | |||||
Prostředí
| Prostředí | |
|---|---|
| Teplota okolí *1) | -10~50℃ (14~122℉) - okolní teplota pod podmínkou, že není led nebo mráz |
| Vlhkost | Relativní vlhkost méně než 95% (nekondenzující) |
| Skladovací teplota | -20~65℃ (-4~149℉) |
| Umístění | V bezprašném prostředí neobsahujícím agresivní plyny a tekutiny, kde nedochází ke kondenzaci vlhkosti |
| Nadmořská výška / Vibrace | Max. 1000m nad mořem, Max. 9.8m / sec2 (1G) nebo méně |
| Tlak | 70~106 kPa |
*1) Měnič 0.1~0.2kW lze provozovat do maxima 50℃. Při trvalém provozování nad 40℃ však může dojít ke zkrácení životnosti.
Technická specifikace frekvenčního měniče LSLV M100
- Dva způsoby řízení: skalární U/f nebo kompenzace skluzu
- Integrovaný potenciometr
- Integrovaný operátorský panel
- Přetižitelnost 150% / 1 min.
- Maximální výstupní frekvence 400Hz
- Proudová limitace při rozběhu, doběhu a ustáleném chodu
- Nastavitelný modulační kmitočet 1~15kHz
- Automatické / manuální zesílení kompenzace momentu
- JOG funkce
- Vyhledávání frekvence
- Integrovaný PID regulátor
- Volba "S" křivky
- Přednastavitelné frekvence
- Možnost nastavení zakázaných frekvencí (3 skoky)
- 3 NPN/PNP programovatelné digitální vstupy (ve verzi měniče bez komunikace)
- 5 NPN/PNP programovatelných digitálních vstupů (ve verzi měniče s komunikací)
- Analogové vstupy 0÷10V / -10÷10V / 0÷20mA
- Uchycení na DIN lištu
- 1 multifunkční výstup: otevřený kolektor / 1 multifunkční výstup: relé (ve verzi měniče bez komunikace)
- 2 multifunkční výstupy: relé (ve verzi měniče s komunikací)
- 1 analogový multifunkční výstup: 0÷10Vdc
- RS485 (ve verzi měniče s komunikací)
- Integrovaný vstupní odrušovací RFI-filtr dle EN61800-3, kategorie C
Volitelné příslušenství k frekvenčním měničům LSLV M100
- Dálkový ovladač FRECON TELECONTROL
- Externí operátorský panel
- Smart Copier (umožňující přenos nastavených parametrů bez napětí)
