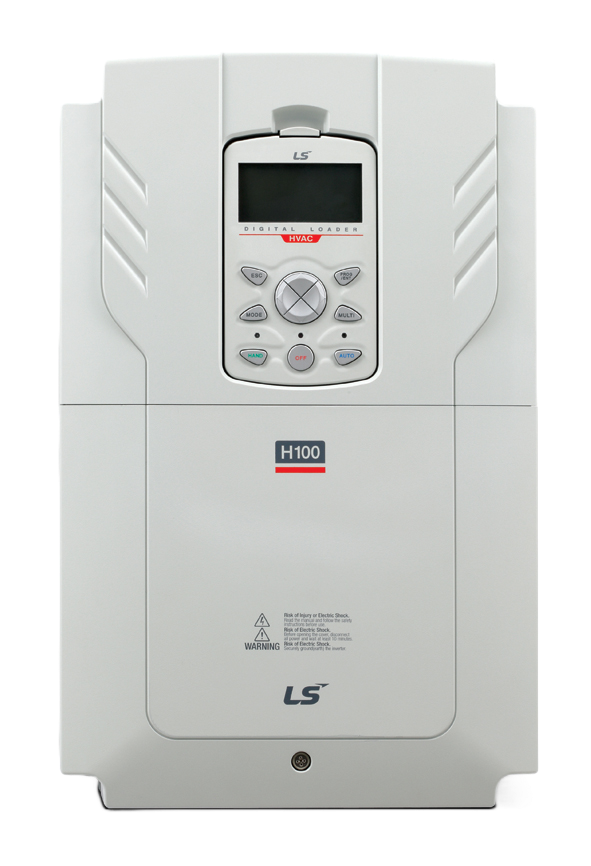

Frekvenční měnič LSLV H100

Frekvenční měnič pro asynchronní motory (skalární U/F řízení, kompenzace skluzu, vodárenské aplikace). Speciální funkce HVAC!!!

  • Rozsah vstupního napětí:

        3 fázové 200~240VAC: 0.75~18.5kW

        3 fázové 380~480VAC: 0.75~500.0kW

Výrobce: LS Electric / Korea

Specifikace

Výkonová řada frekvenčních měničů LSLV H100

3-fáze 200V (0.75~18.5kW)

LSLV ____ H100-2____000800150022003700550075011001500185
Výkon motoru  HP 1.0 2.0 3.0 5.0 7.5 10.0 15.0 20.0 25.0
kW 0.75 1.5 2.2 3.7 5.5 7.5 11.0 15.0 18.5
Výstup  Zdánlivý výkon [kVA] 1.9 3.0 4.5 6.1 8.4 11.4 16.0 21.3 26.3
Jmenovitý proud [A] 5.0 8.0 12.0 16.0 22.0 30.0 42.0 56.0 69.0
Frekvence [Hz] 0~400Hz
Výstupní napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 200~240VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz(±5%)
Jmenovitý proud [A]  4.9 8.4 12.9 17.5 23.7 32.7 46.4 62.3 77.2
Hmotnost [kg] 3.3 3.3 3.3 3.3 3.3 3.3 3.3 4.6 7.1

3-fáze 400V (0.75~22.0kW)

LSLV ___H100-4___0008001500220037005500750110015001850220
Výkon motoru  HP 1.0 2.0 3.0 5.0 7.5 10.0 15.0 20.0 25.0 30.0
kW 0.75 1.5 2.2 3.7 5.5 7.5 11.0 15.0 18.5 22.0
Výstup   Zdánlivý výkon [kVA] 1.9 3.0 4.5 6.1 9.1 12.2 18.3 23.0 29.0 34.3
Jmenovitý proud [A] 2.5 4.0 6.0 8.0 12.0 16.0 24.0 30.0 38.0 45.0
Frekvence [Hz] 0~400Hz
Napětí [V] 3x0~vstupní napětí
Vstup Napětí[V] 3-fázové 380~480VAC (-15%~+10%)
Frekvence [Hz]  50~60Hz(±5%)
Jmenovitý proud [A] 2.4 4.2 6.5 8.7 12.2 17.5 26.5 33.4 42.5 50.7
Hmotnost [kg] 3.3 3.3 3.3 3.3 3.3 3.3 3.4 4.6 4.8 7.5

3-fáze 400V (30.0~90.0kW)

LSLV ___H100-4___030003700450055007500900
Výkon motoru  HP 40.0 50.0 60.0 75.0 100.0 125.0
kW 30.0 37.0 45.0 55.0 75.0 90.0
Výstup Těžká zátěž(HD) 46.5 57.1 69.4 82.0 108.2 128.8
Jmenovitý proud [A] 61.0 75.0 91.0 107.0 142.0 169.0
Frekvence [Hz] 0~400Hz
Napětí[V] 3-fáze 380~480V
Vstup Napětí[V] 3-fáze 380~480VAC (-15% ~ +10%)
Frekvence [Hz] 50~60Hz(±5%)
Jmenovitý proud[A] 69.1 69.3 84.6 100.1 133.6 160.0
Hmotnost [kg] 7.5 26.0 35.0 35.0 43.0 43.0

3-fáze 400V (110.0~500.0kW)

LSLV ___H100-4___1100132016001850220025003150355040005000
Výkon motoru  HP 150.0 200.0 250.0 300.0 350.0 400.0 500.0 550.0 650.0 800.0
kW 110.0 132.0 160.0 185.0 220.0 250.0 315.0 355.0 400.0 500.0
Výstup   Zdánlivý výkon [kVA] 170.0 201.0 248.0 282.0 329.0 367.0 467.0 520.0 587.0 733.0
Jmenovitý proud [A] 223.0 264.0 325.0 370.0 432.0 481.0 613.0 683.0 770.0 962.0
Frekvence [Hz] 0~400Hz
Napětí [V] 3x0~vstupní napětí
Vstup Napětí[V] 3-fázové 380~500VAC (-15%~+10%)
Frekvence [Hz]  50~60Hz(±5%)
Jmenovitý proud [A] 215.1 254.6 315.3 358.9 419.1 469.3 598.1 666.4 751.3 938.6
Hmotnost [kg] 55.8 55.8 74.7 74.7 120.0 120.0 185.5 185.5 185.5 265



Technická specifikace frekvenčního měniče LSLV H100:

  • U/f řízení
  • Operátorský panel navržen speciálně pro HVAC
  • Krytí IP20
  • Vestavěná BACnet komunikace
  • LonWorks (volitelně)
  • Integrovaný RFI-filtr a DC tlumivka
  • "Side by Side" instalace
  • Možnost vystrčení chladiče vně rozváděč (při použití Flange), snížení nároků na chlazení rozváděče
  • Management životnosti kondenzátorů DC meziobvodu a chladících ventilátorů
  • Smart Copier (umožňující přenos parametrů měniče a upgrade firmware měniče)
  • Speciální funkce HVAC:
    • Řízení více motorů "MMC"
    • Časově programovatelné funkce díky vestavěným hodinám (RTC)
    • Kompenzace průtoku
    • "Soft fill" funkce
    • Start / Doběhové rampy
    • Doběhová rampa při použití ventilu
    • Detekce a čištění ucpaného čerpadla
    • "Load Tuning"
    • "Fire Mode"
    • Zobrazení úspor (čítač)
    • Boost, Wake-up funkce
