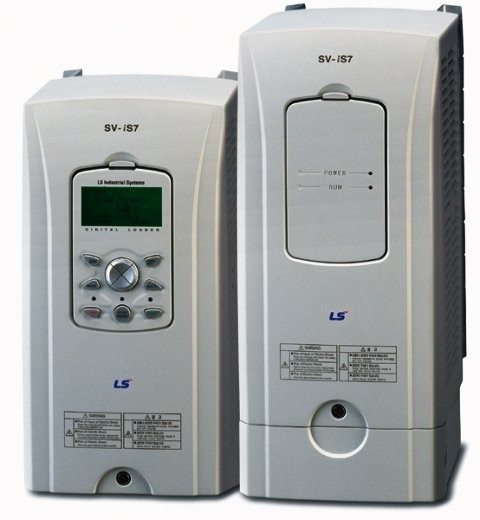

Frekvenční měnič SV iS7

Frekvenční měnič pro trojfázové asynchronní motory (skalární U/F řízení nebo vektorové řízení s/bez zpětné vazby).

  • Rozsah vstupního napětí:
    Trojfázové 200~230V: 0.75~75.0kW
    Trojfázové 380~480V: 0.75~375.0kW
  • Odnímatelný operátorský panel
  • Krytí: IP20/IP54 (0.75~22.0kW)

Výrobce: LS Electric / Korea

Výkonová řada frekvenčních měničů Starvert iS7

Model Starvert (SV___iS7-2_)

3-fáze 200V (0.4~22.0kW)

Model SV____iS7-2_____0008001500220037005500750110015001850220
Výkon motoru Těžká zátěž (CT) (HP) 1.0 2.0 3.0 5.0 7.5 10.0 15.0 20.0 25.0 30.0
(kW)  0.75  1.5  2.2  3.7 5.5 7.5 11.0 15.0 18.5 22.0
Lehká zátěž (VT) (HP) 2.0 3.0 5.0 7.5 10.0 15.0 20.0 25.0 30.0 40.0
(kW) 1.5 2.2 3.7 5.5 7.5 11.0 15.0 18.5 22.0 30.0
Výstup Zdánlivý výkon  [kVA] 1.9 3.0 4.5 6.1 9.1 12.2 17.5 22.9

28.2

 33.5
Jmenovitý proud [A] (CT) 5.0 8.0 12.0 16.0 24.0 32.0 46.0 60.0 74.0 88.0
(VT) 8.0 12.0 16.0 24.0 32.0 46.0 60.0 74.0 88.0 124.0
Frekvence [Hz] 0~400Hz (vektor bez zp. vazby 1:0~300Hz, vektor bez zp. vazby 2, vektor 0.1~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 200~240VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (CT) 4.3 6.9 11.2 14.9 22.1 28.6 44.3 55.9 70.8 85.3
(VT) 6.8 10.6 14.9 21.3 28.6 41.2 54.7 69.7 82.9 116.1

3-fáze 200V (30.0~75.0kW)

Model SV____iS7-2_____03000370045005500750
Výkon motoru Těžká zátěž (CT) (HP) 40.0 50.0 60.0 75.0 100.0
(kW) 30.0 37.0  45.0 55.0 75.0
Lehká zátěž (VT) (HP) 50.0 60.0 75.0 100.0 125.0
(kW) 37.0 45.0 55.0 75.0 90.0
Výstup Zdánlivý výkon  [kVA] 46.0 57.0 69.0 84.0 116.0
Jmenovitý proud [A] (CT) 116.0 146.0 180.0 220.0 288.0
(VT) 146.0 180.0 220.0 288.0 345.0
Frekvence [Hz] 0~400Hz (vektor bez zp. vazby 1:0~300Hz, vektor bez zp. vazby 2, vektor 0.1~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 200~240VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (CT) 121.0 154.0 191.0 233.0 305.0
(VT) 152.0 190.0 231.0 302.0 362.0



Model Starvert (SV___iS7-4_)

3-fáze 400V (0.75~22.0kW)

Model SV____iS7-4_____0008001500220037005500750110015001850220
Výkon motoru Těžká zátěž (CT) (HP) 1.0 2.0 3.0 5.0 7.5 10.0 15.0 20.0 25.0 30.0
(kW)  0.75  1.5  2.2  3.7 5.5 7.5 11.0 15.0 18.5 22.0
Lehká zátěž (VT) (HP) 2.0 3.0 5.0 7.5 10.0 15.0 20.0 25.0 30.0 40.0
(kW) 1.5 2.2 3.7 5.5 7.5 11.0 15.0 18.5 22.0 30.0
Výstup Zdánlivý výkon  [kVA] 1.9 3.0 4.5 6.1 9.1 12.2 18.3 22.9

29.7

 34.3
Jmenovitý proud [A] (CT) 2.5 4.0 6.0 8.0 12.0 16.0 24.0 30.0 39.0 45.0
(VT) 4.0 6.0 8.0 12.0 16.0 24.0 30.0 39.0 45.0 61.0
Frekvence [Hz] 0~400Hz (vektor bez zp. vazby 1:0~300Hz, vektor bez zp. vazby 2, vektor 0.1~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 380~480VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (CT) 2.2 3.6 5.5 7.5 11.0 14.4 22.0 26.6 35.6 41.6
(VT) 3.7 5.7 7.7 11.1 14.7 21.9 26.4 35.5 41.1 55.7

3-fáze 400V (30.0~375.0kW)

Model SV____iS7-4_____03000370045005500750090011001320160018502200285031503750
Výkon motoru Těžká zátěž (CT) (HP) 40.0 50.0 60.0 75.0 100.0 125.0 150.0 200.0 250.0 300.0 350.0 400.0 500.0 600.0
(kW)  30.0 37.0  45.0 55.0 75.0 90.0 110.0 132.0 160.0 185.0 220.0 280.0 315.0 375.0
Lehká zátěž (VT) (HP) 50.0 60.0 75.0 100.0 125.0 150.0 200.0 250.0 300.0 350.0 400.0 500.0 600.0 700.0
(kW) 37.0 45.0 55.0 75.0 90.0 110.0 132.0 160.0 185.0 220.0 280.0 315.0 375.0 450.0
Výstup Zdánlivý výkon  [kVA] 46.0 57.0 69.0 84.0 116.0 139.0 170.0 201.0

248.0

 286.0 329.0 416.0 467.0 557.0
Jmenovitý proud [A] (CT) 61.0 75.0 91.0 110.0 152.0 183.0 223.0 264.0 325.0 370.0 432.0 547.0 613.0 731.0
(VT) 75.0 91.0 110.0 152.0 183.0 223.0 264.0 325.0 370.0 432.0 547.0 613.0 731.0 877.0
Frekvence [Hz] 0~400Hz (vektor bez zp. vazby 1:0~300Hz, vektor bez zp. vazby 2, vektor 0.1~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 380~480VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (CT) 55.5 67.9 82.4 102.6 143.4 174.7 213.5 255.6 316.3 404.0 466.0 605.0 674.0 798.0
(VT) 67.5 81.7 101.8 143.6 173.4 212.9 254.2 315.3 359.3 463.0 590.0 673.0 796.0 948.0



Technická specifikace frekvenčního měniče Starvert iS7

  • Skalární U/F řízení nebo vektorové řízení s/bez zpětné vazby
  • Možnost přímého připojení tepelné ochrany motoru (PTC/NTC)
  • IGBT technologie
  • LCD Loader: Odnímatelný operátorský panel
  • Seriové rozhraní RS485 s protokolem MODBUS RTU / LS BUS
  • Přetižitelnost: VT: 110% In/1 min. (ventilátory, čerpadla) , CT: 150% In/1 min. (obecná zátěž)
  • Maximální výstupní frekvence: 400Hz
  • Proudová limitace při rozběhu, doběhu a ustáleném chodu
  • Nastavitelný modulační kmitočet 1~15 kHz
  • Automatické / manuální momentové zesílení
  • Vyhledávání frekvence / rychlosti
  • Integrovaný brzdný tranzistor
  • Integrovaný PID regulátor
  • Funkce Autotuning  pro optimální přizpůsobení měniče motoru
  • Volba "S" křivky
  • Možnost přednastavitelných frekvencí
  • 8 NPN / PNP programovatelných digitálních vstupů
  • 2 analogové vstupy 0~10Vdc a 0 (4)~20mA
  • 1 programovatelný výstup - otevřený kolektor
  • 2 programovatelné výstupy – relé
  • 2 analogové programovatelné výstupy 0~10Vdc a 0 (4)~20mA
  • EMC - ve shodě s EN61800-3 pro průmysl. prostředí  (Industrial area / Environment 2)

Volitelné příslušenství frekvenčního měniče Starvert iS7

  • Vstupní RFI filtr pro bytovou mez odrušení (integrovaný - dle typu měniče)
  • DC tlumivka (integrovaná - dle typu měniče)
  • Brzdný odpor
  • Analogový převodník U/I (0~10V / 4~20mA)
  • Přídavné výstupní relé - otevřený kolektor
  • Přídavné karty: PLC karta, Encoder, Profibus-DP, Modbus-TCP, LonWorks, DeviceNet/CANopen, R-Net, Rozšiřující karta I/O vstupů
  • Převodník RS485/232
  • Dálkový ovladač FRECON TELECONTROL
