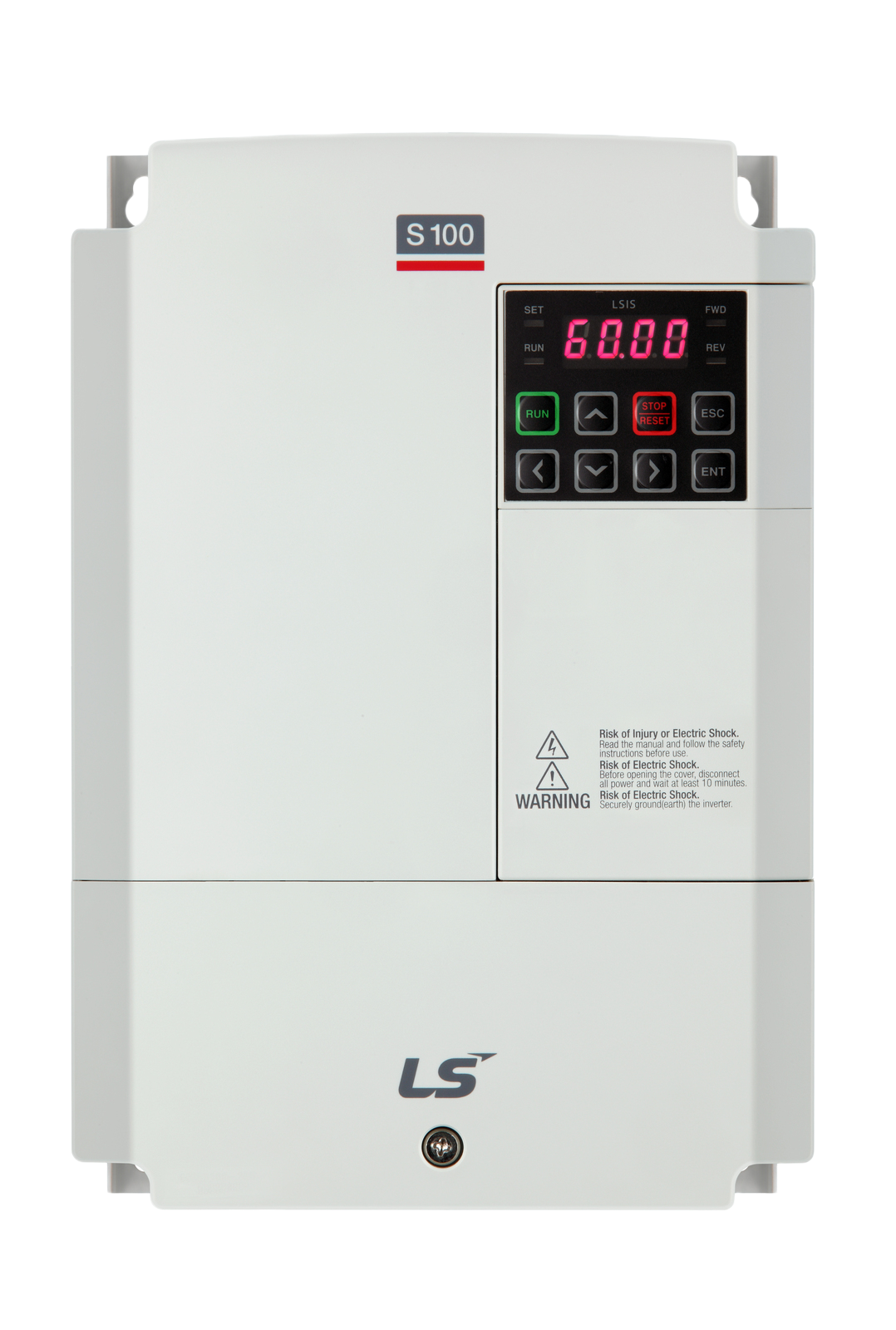

Frekvenční měnič LSLV S100

Frekvenční měnič pro asynchronní motory (skalární U/F řízení, kompenzace skluzu nebo vektorové řízení bez zpětné vazby).

IP66.jpgvarianta IP66

  • Rozsah vstupního napětí:
    1 fázové 200~240V: 0.4~2.2kW
    3 fázové 200~240V: 0.4~15.0kW
    3 fázové 380~480V: 0.4~75.0kW
  • Integrovaný operátorský panel
  • Krytí: IP20 / IP66 (viz. technická specifikace)

Výrobce: LS Electric / Korea

Specifikace

Výkonová řada frekvenčních měničů LSLV S100

1-fáze 200V (0.4~22.0kW)

Model LSLV____S100-1_____0004000800150022
Výkon motoru Těžká zátěž (HD) (HP) 0.5 1.0 2.0 3.0
(kW) 0.4  0.75  1.5  2.2
Lehká zátěž (ND) (HP) 1.0 2.0 3.0 5.0
(kW) 0.75 1.5 2.2 3.7
Výstup Jmenovitý výkon [kVA] (HD) 1.0 1.9 3.0 4.2
(ND) 1.2 2.3 3.8 4.6
Jmenovitý proud [A] (HD)  2.5 5.0 8.0 11.0
(ND)  3.1 6.0 9.6 12.0
Frekvence [Hz] 0~400Hz (IM sensorless: 0~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 200~240VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (HD) 4.4 9.3 15.6 21.7
(ND) 5.8 11.7 19.7 24.0
Přetižitelnost

    HD/CT: (obecná zátěž) 150%/1min.

    ND/VT: (ventilátory, čerpadla) 120%/1min.
Krytí     IP20
Hmotnost [kg] 1.1 1.6 1.8 2.2

3-fáze 200V (0.4~15.0kW)

Model LSLV____S100-2_____0004000800150022003700400055007501100150
Výkon motoru Těžká zátěž (HD) (HP) 0.5 1.0 2.0 3.0 5.0 5.4 7.5 10.0 15.0 20.0
(kW) 0.4  0.75  1.5  2.2  3.7 4.0 5.5 7.5 11.0 15.0
Lehká zátěž (ND) (HP) 1.0 2.0 3.0 5.0 5.4 7.5 10.0 15.0 20.0 25.0
(kW) 0.75 1.5 2.2 3.7 4.0 5.5 7.5 11.0 15.0 18.5
Výstup Jmenovitý výkon [kVA] (HD) 1.0 1.9 3.0 4.2 6.1 6.5 9.1 12.2 17.5 22.9
(ND) 1.2 2.3 3.8 4.6 6.9 6.9 11.4 15.2 21.3 26.3
Jmenovitý proud [A] (HD)  2.5 5.0 8.0 11.0 16.0 17.0 24.0 32.0 46.0 60.0
(ND)  3.1 6.0 9.6 12.0 18.0 18.0 30.0 40.0 56.0 69.0
Frekvence [Hz] 0~400Hz (IM sensorless: 0~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 200~240VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (HD) 2.2 4.9 8.4 11.8 17.5 18.5 25.8 34.9 50.8 66.7
(ND) 3.0 6.3 10.8 13.1 19.4 19.4 32.7 44.2 62.3 77.2
Přetižitelnost

 HD/CT (obecná zátěž): 150%/1min.

 ND/VT (ventilátory, čerpadla): 120%/1min.
Krytí  IP20
Hmotnost [kg] 0.9 0.9 1.3 1.5 2.0 2.0 3.3 3.3 4.6 7.1

3-fáze 400V (0.4~22.0kW)

Model LSLV____S100-4_____000400080015002200370040005500750110015001850220
Výkon motoru Těžká zátěž (HD) (HP) 0.5 1.0 2.0 3.0 5.0 5.4 7.5 10.0 15.0 20.0 25.0 30.0
(kW) 0.4  0.75  1.5  2.2  3.7 4.0 5.5 7.5 11.0 15.0 18.5 22.0
Lehká zátěž (ND) (HP) 1.0 2.0 3.0 5.0 5.4 7.5 10.0 15.0 20.0 25.0 30.0 40.0
(kW) 0.75 1.5 2.2 3.7 4.0 5.5 7.5 11.0 15.0 18.5 22.0 30.0
Výstup Jmenovitý výkon [kVA] (HD) 1.0 1.9 3.0 4.2 6.1 6.9 9.1 12.2 18.3 22.9 29.7 34.3
(ND) 1.5 2.4 3.9 5.3 7.6 7.6 12.2 17.5 22.9 29.0 33.5 44.2
Jmenovitý proud [A] (HD) 1.3 2.5 4.0 5.5 8.0 9.0 12.0 16.0 24.0 30.0 39.0 45.0
(ND)  2.0 3.1 5.1 6.9 10.0 10.0 16.0 23.0 30.0 38.0 44.0 58.0
Frekvence [Hz] 0~400Hz (IM sensorless: 0~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 380~480VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (HD) 1.1 2.4 4.2 5.9 8.7 9.8 12.9 17.5 26.5 33.4 43.6 50.7
(ND) 2.0 3.3 5.5 7.5 10.8 10.8 17.5 25.4 33.4 42.5 49.5 65.7
Přetižitelnost

 HD/CT (obecná zátěž): 150%/1min.

 ND/VT (ventilátory, čerpadla): 120%/1min.
Krytí  IP20
Hmotnost [kg] 1.18 1.18 1.77 1.8 2.23 2.23 3.3 3.4 4.6 4.8 7.5 7.5

3-fáze 400V (30.0~75.0kW)

Model LSLV____S100-4______03000370045005500750
Výkon motoru Těžká zátěž (HD) (HP) 40.0 50.0 60.0 75.0 100.0
(kW) 30.0  37.0  45.0  55.0  75.0
Lehká zátěž (ND) (HP) 50.0 60.0 75.0 100.0 120.0
(kW) 37.0 45.0 55.0 75.0 90.0
Výstup Jmenovitý výkon [kVA] (HD) 46.0 57.0 69.0 84.0 116.0
(ND) 55.0 67.0 78.0 106.0 126.0
Jmenovitý proud [A] (HD)  61.0 75.0 91.0 110.0 152.0
(ND)  75.0 91.0 107.0 142.0 169.0
Frekvence [Hz] 0~400Hz (IM sensorless: 0~120Hz)
Napětí [V] 3x0~vstupní napětí
Vstup Napětí [V] 3-fázové 380~480VAC (-15%~+10%)
Frekvence [Hz] 50~60Hz (±5%)
Jmenovitý proud [A] (HD) 56.0 69.0 85.0 103.0 143.0
(ND) 69.0 85.0 100.0 134.0 160.0
Přetižitelnost

 HD/CT (obecná zátěž): 150%/1min.

 ND/VT (ventilátory, čerpadla): 120%/1min.
Krytí  IP20
Hmotnost [kg] 25.8 34.4 34.4 41.8 43.8

Technická specifikace frekvenčního měniče LSLV S100:

  • Krytí IP20 nebo IP66
  • Integrovaný LED panel (do 22.0kW), integrovaný LCD panel (30.0~75.0kW)
  • Způsob řízení: skalární U/f, kompenzace skluzu, vektorové řízení bez zpětné vazby
  • Sériové rozhraní RS485 s protokolem MODBUS RTU, LSBus
  • Přetižitelnost: 120% In / min (lehká zátěž), 150% In / min (těžká zátěž)
  • Maximální výstupní frekvence: 400Hz / vektorové řízení bez zpětné vazby 120Hz
  • Auto-tuning
  • Proudová limitace při rozběhu, doběhu a ustáleném chodu
  • Možnost přednastavitelných frekvencí
  • Možnost zakázaných frekvencí
  • 5 NPN/PNP programovatelných digitálních vstupů
  • Pulsní vstup / výstup (5~32kHz)
  • 2 analogové vstupy 0~10Vdc, 0~10V nebo 0 (4)~20mA
  • 1 programovatelný výstup: otevřený kolektor
  • 1 programovatelný výstup: relé
  • 1 analogový programovatelný výstup: 0~10Vdc, 0 (4)~20mA
  • Nastavitelný modulační kmitočet: 1~15Hz
  • Integrovaný brzdný modul (do výkonu 22.0kW)
  • Nastavení vlastního průběhu nebo volba přednastavené U/f křivky
  • Vyhledávání frekvence
  • Integrovaný PID regulátor
  • Volba "S" křivky
  • STO funkce
  • P2P funkce
  • 1:N řízení (RS485, operátorský panel)
  • EMC - ve shodě s EN61800-3 pro průmysl. prostředí (Industrial area / environment 2)

Volitelné příslušenství k frekvenčnímu měniči LSLV S100:

  • Brzdný odpor
  • Kryt svorek
  • Volitelný LCD panel (iS7)
  • Přídavné výstupní relé: otevřený kolektor
  • Komunikace Ethernet IP, Modbus TCP, EtherCAT, CANopen, Profibus-DP, PROFInet
